Инновационная конструкция пилотного редукционного клапана: уникальная конструкция без внешних импульсных трубок, обеспечивающая защиту от повреждений при высоком давлении

Модель BTR/BFR, редукционный клапан с пилотным управлением, снижает давление входящего потока до требуемого выходного давления. Редукционный клапан (PRV) может предотвращать повреждения трубопроводов, вызванные высоким давлением. Уникальная поршневая конструкция исключает необходимость использования внешних импульсных трубок, благодаря чему клапан имеет компактные размеры, что облегчает его транспортировку и монтаж. Простое пилотное управление позволяет регулировать давление непосредственно на месте эксплуатации.

Ключевые Особенности И Преимущества Редукционного Клапана С Пилотным Управлением

• Отсутствие внешних трубок и компактный размер для удобства транспортировки, монтажа, технического обслуживания и ремонта.
• Поддержание стабильного давления на выходе независимо от колебаний давления на входе.

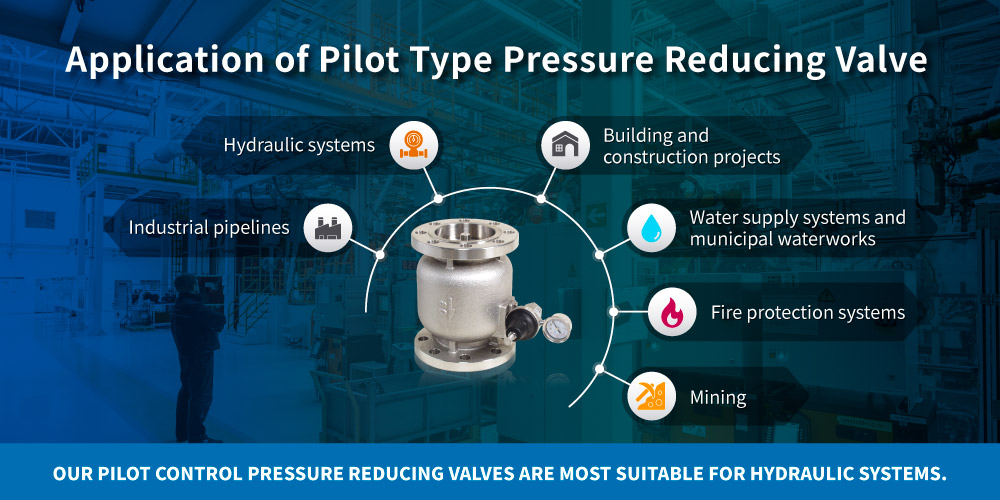

• Редукционный клапан подходит для работы с основными видами жидкостей и газов.
• Удобное исполнение позволяет выполнять как горизонтальный, так и вертикальный монтаж.
• Широкий диапазон пропускной способности для работы с местным давлением водоснабжения и адаптации под конкретные характеристики насосов.
• Регулируемый пилотный клапан обеспечивает простую и точную калибровку давления.
• Простота в обслуживании, ремкомплекты поставляются по запросу.

В Чем Преимущества Поршневых Редукционных Клапанов Z-Tide По Сравнению С Другими Мембранными Редукционными Клапанами?

• Широкий Выбор Материалов: Доступны в исполнении из серого чугуна, высокопрочного чугуна (ВЧШГ), бронзы, нержавеющей стали 304 и нержавеющей стали 316 для превосходной долговечности и химической совместимости.
• Увеличенная Пропускная Способность: Спроектированы с увеличенной внутреннейкамерой, что обеспечивает более высокий расход и повышает эффективность системы.
• Конструкция Без Внешних Трубок: Не требуется внешняя обвязка или импульсные трубки, что упрощает монтаж и обслуживание.
• Разнообразие Размеров: Доступны в диапазоне размеров от 1.5’’ до 56’’, что подходит как для малых, так и для крупномасштабных объектов.
• Гибкость При Монтаже: Могут устанавливаться горизонтально или вертикально, адаптируя оборудование к различным планировкам трубопроводов.
• Сертифицированное Качество: Соответствуют международным стандартам благодаря сертификатам UL, WRAS, CE и ATEX, что гарантирует надежность и соответствие требованиям в различных промышленных условиях.

Реализованный Проект: Редукционная Станция Для Горнодобывающей Промышленности В Южной Африке

наш редукционный клапан с пилотным управлением (Модель BFR, 6") и предохранительный/перепускной клапан с пилотным управлением (Модель BFL, 4") для стабилизации потока высокого давления в трубопроводной системе. Данные клапаны, изготовленные из высокопрочного чугуна (ВЧШГ) с фланцевыми концами, разработаны для жестких условий промышленной эксплуатации, обеспечивая прочность и долговечность в суровых условиях шахт и рудников.

Модель BFR отличается уникальной поршневой структурой, исключающей внешнюю трубную обвязку, что делает её компактной и удобной в обслуживании. Система пилотного управления позволяет выполнять точную регулировку давления прямо на месте. Совместная работа клапанов BFR и BFL защитила горнодобывающий трубопровод от скачков давления, продемонстрировав выдающиеся рабочие характеристики и долгосрочную надежность в критически важных условиях эксплуатации.

Часто Задаваемые Вопросы (FAQ) О Редукционных Клапанах Пилотного Типа

Q1: Как работает редукционный клапан с пилотным управлением?

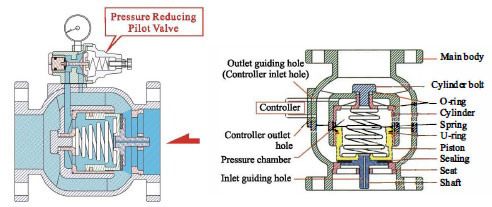

Поршень внутри клапана перемещается в ответ на изменения давления. Система пилотного управления позволяет точно регулировать давление на выходе. Когда давление на входе поднимается выше установленного значения, поршень слегка прикрывается для снижения давления; при падении давления на входе он открывается для поддержания требуемого давления на выходе.

Q2: Можно ли устанавливать редукционный клапан пилотного типа горизонтально или вертикально?

Да, редукционные клапаны пилотного типа разработаны для универсального монтажа. Их можно устанавливать как горизонтально, так и вертикально, в зависимости от схемы трубопровода и ограничений по пространству.
